Lugar de origen:
Porcelana
Nombre de la marca:
Panlink
Certificación:
ISO 9001: 2015, CE
Número de modelo:
Serie PSR-HTA

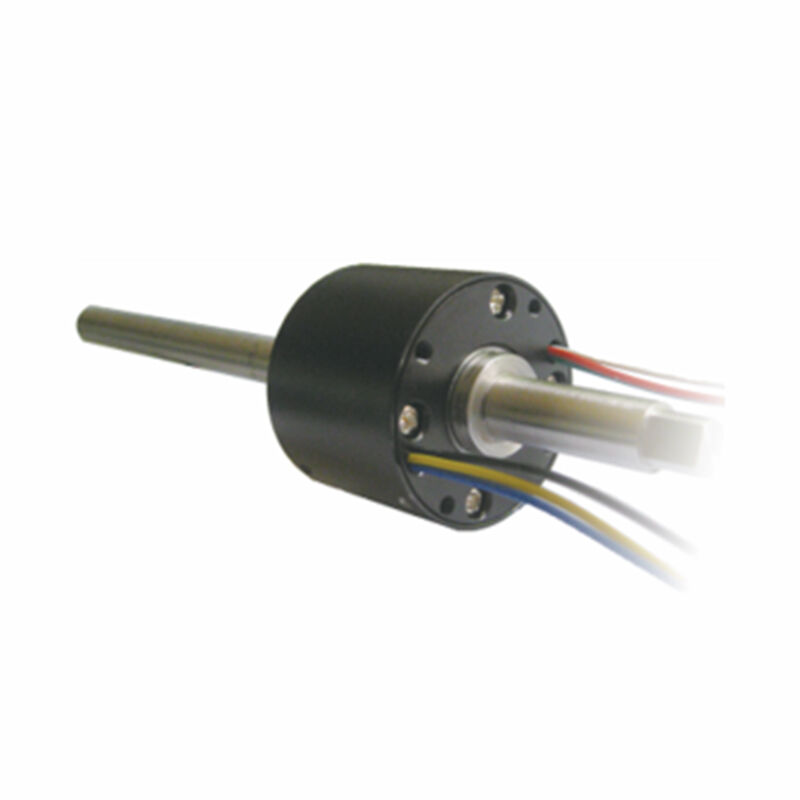

Anillo Colector de Alta Temperatura
Panlink proporciona diseños de anillos colectores estándar y personalizados para operar en entornos de alta temperatura. Estos diseños están disponibles en formas compactas de cápsula, orificio pasante en miniatura, orificio grande o cilíndricas para satisfacer las necesidades técnicas y de montaje de diversas aplicaciones. Es posible una tensión, velocidad o presión más altas. El diseño único, la selección de materiales críticos y las pruebas de alto estándar garantizan la alta calidad y confiabilidad de estas unidades de anillos colectores de alta temperatura.
| Característica | Aplicación Principal |
| • Velocidades de hasta 20.000 rpm | • Pruebas de alta velocidad |
| • Velocidades de hasta 120.000 rpm sin necesidad de refrigeración | • Pruebas aeroespaciales y de navegación |
| • Compatible con varias señales y protocolos de comunicación | • Pruebas de neumáticos |
| • Alto rendimiento en condiciones de funcionamiento adversas | • Centrífugas |
| • Una variedad de configuraciones y opciones de montaje | • Instrumentos de termopar y galgas extensométricas |
| • Carcasa de acero inoxidable y protección superior opcional | • Robótica |
| Modelo | Anillos |
Clasificación de Corriente (amperios) |
Clasificación de Voltaje (VAC) |
Tamaño (mm) |
Orificio Pasante | Temperatura de Trabajo | ||||
| 2 | 5 | 10 | 15 | OD | L | mm | ||||
| PSR-HTA-12-6 | 1~6 | 6 | 380 | 55 | 33.8 | 12.7 | +80℃ ~ +400℃ | |||
| PSR-HTA-C12 | 12 | 12 | 380 | 22 | L | / | +80℃ ~ +400℃ | |||
| PSR-HTA-C15 | 15 | 15 | 380 | 22 | 29.5 | / | +80℃ ~ +400℃ | |||
| PSR-HTA-C32 | 32 | 32 | 380 | 22 | 57.6 | / | +80℃ ~ +400℃ | |||
| PSR-HTA-12-4P3S | 7 | 3 | 4 | 380 | 47 | 51 | / | +80℃ ~ +400℃ | ||
| Observación: Otros anillos colectores estándar de tipo cápsula y orificio pasante pueden proporcionar una versión de alta temperatura. | ||||||||||
| Especificación | |
| Resistencia de Aislamiento | 500mΩ @ 500VDC |
| Ruido Eléctrico | 40mΩ máx. |
| Resistencia Dieléctrica | 600VAC/ 50Hz/ 60s |
| Velocidad de Rotación, Máx. | 300rpm |
| Par Durante la Rotación, Máx. | 0.01N*M @ temperatura ambiente |
| Tiempo de Vida, Mín. | 50 millones de revoluciones |
| Material de Contacto | Oro-Oro |
| Cables de Conexión | 300mm AWG#28 Cables de Teflón |
| Temperatura de Trabajo | +80℃~+400℃ |
| Choque | MIL-STD-810G |
| Vibración | MIL-STD-810G |
| Humedad | 95% |
| Nivel de Protección | IP54 |
Dimensiones PSR-HTA-C12
Dimensiones PSR-HTA-C15
Dimensiones PSR-HTA-C32
Dimensiones PSR-HTA-12-4P3S
