Место происхождения:
Китай
Фирменное наименование:
Panlink
Сертификация:
ISO 9001: 2015, CE
Номер модели:
Серия ПСР-ПС

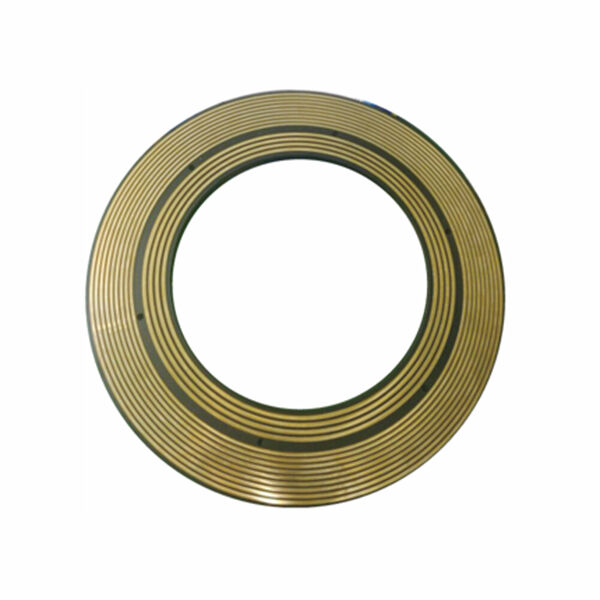

Твердотельный медный плоский токосъемник
Твердотельные медные плоские токосъемники изготавливаются методом вакуумного литья из эпоксидной смолы, обеспечивая прочную конструкцию. Они доступны в широком диапазоне размеров, от малых до очень больших, и обычно используются в таких областях, как компьютерные томографы, радиолокационные пьедесталы и технологическое оборудование.
В приложениях с крайне ограниченной высотой обе стороны кольцевой части могут быть отформованы вакуумным способом для обеспечения двойного питания и сигнальных колец для системы. Кроме того, в одной и той же системе можно использовать несколько плоских токосъемников для удовлетворения различных требований.
| Особенности | |
| • Кольцо типа печатной платы с золотым покрытием и волокнистые щетки | • Внешний диаметр 20~300 мм |
| • 0~48 каналов | • Напряжение 240 В переменного тока |
| • Максимальная скорость 200 об/мин | • Передача как сигнала, так и питания |
| • Макс. 10 А на канал | • Двусторонний дизайн колец доступен для меньшей толщины |
| • Внутренний диаметр 0~250 мм |
| Модель | ID (мм) | OD (мм) | Толщина (мм) | Каналы |
| PSR-PS20-4 | 20 | 84 | 14 | 4 |
| PSR-PS30-4 | 30 | 94 | 14 | 4 |
| PSR-PS50-6 | 50 | 156 | 14 | 6 |
| PSR-PS70-12 | 70 | 182 | 14 | 12 |
| PSR-PS82-14 | 82 | 204 | 14 | 14 |
| PSR-PSAB-CD |
AB (на заказ) |
ID+40+way*6 | 14 |
CD (на заказ) |
| Спецификация | |
| Номинальное напряжение | 20 В постоянного тока ~ 380 В переменного тока |
| Высокое напряжение | 1000 В переменного тока |
| Номинальный ток | 2 А |
| Сопротивление изоляции | 1000 МОм при 500 В постоянного тока |
| Электрический шум | 20 мОм |
| Диэлектрическая прочность | 500 В переменного тока при 50 Гц |
| Контактный материал | Золото-золото |
| Рабочая скорость | 200 об/мин |
| Рабочая температура | -40℃~+80℃ |
| Крутящий момент | ＜5 г.см/ канал |
| Соединение ротора/статора | На заказ (провода или разъем) |
| Уровень защиты | IP54 (IP65 опционально) |
Размеры
