Место происхождения:
Китай
Фирменное наименование:
Panlink
Сертификация:
ISO 9001: 2015, CE
Номер модели:
Серия PSR-HS

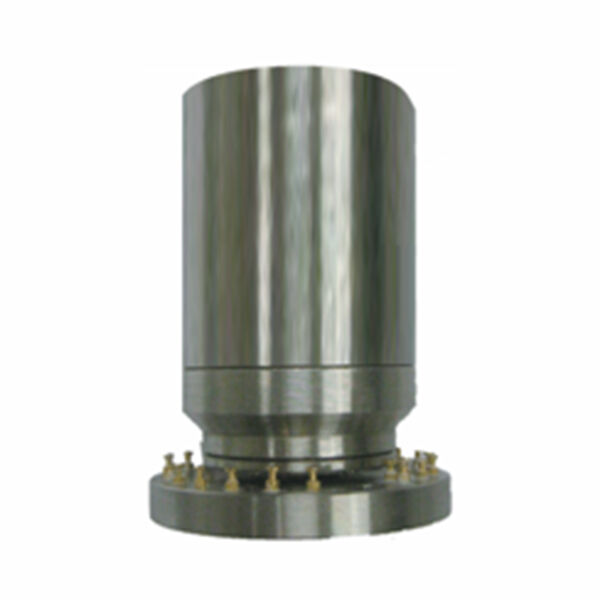

Высокоскоростное контактное кольцо
Высокоскоростные контактные кольца необходимы в высокоскоростных операционных системах для передачи питания и сигнала от неподвижной к вращающейся части. Panlink предлагает контактные кольца со скоростью до 20 000 об/мин. Эти высокоскоростные устройства поддерживают надежную и превосходную передачу электроэнергии в условиях высокоскоростной работы, высокой вибрации и ударных нагрузок. Высокоточная обработка позволяет угольным щеткам иметь низкое контактное усилие и низкую скорость износа. Щеточные блоки легко заменяются, продлевая срок службы процедуры.
| Основное применение | Преимущества |
| • Высокоскоростное тестирование | • Низкий крутящий момент и низкий электрический шум |
| • Аэрокосмическое и навигационное тестирование | • Легкая замена щеточного блока для увеличения срока службы |
| • Испытания шин | • Работа без технического обслуживания (не требуется смазка) |
| • Центрифуги | • Высокое качество и надежность |
| • Термопарные и тензометрические приборы | |
| • Робототехника |
| Особенности |
| • Скорость до 20 000 об/мин |
| • Скорость до 12 000 об/мин без необходимости охлаждения |
| • Совместимость с различными сигналами и протоколами связи |
| • Высокая производительность в неблагоприятных условиях эксплуатации |
| • Разнообразие конфигураций и опций монтажа |
| • Корпус из нержавеющей стали и опция более высокой защиты |
| Модель | Кольца |
Номинальный ток (Ампер) |
Номинальное напряжение (В переменного тока) |
Размер (мм) |
Сквозное отверстие (мм) |
Скорость (об/мин) |
||
| OD | L | |||||||
| 2 | 10 | |||||||
| PSR-T20H | 1~100 | × | × | 380 | 37 | 57 | 3~100 | 1~12,000 |
| PSR-T25H-6 | 1~6 | × | × | 380 | 78 | 48 | 25.4 | 1~10,000 |
| PSR-HSA-10 | 10 | × | 380 |
28 (квадрат) |
/ | 1~12,000 | ||
| PSR-HSA-12 | 12 | × | 380 |
39.1 (квадрат) |
/ | 1~12,000 | ||
| PSR-HSB-10 | 9~10 | × | 380 | 31.2 | 42 | / | 1~12,000 | |
| Примечание: Срок службы может быть увеличен путем замены щеточных блоков. | ||||||||
| Спецификация | |
| Кольца | 10 или 12 |
| Номинальное напряжение | 380 В переменного тока |
| Сопротивление изоляции | 500MΩ при 500 В постоянного тока |
| Электрический шум | 20mΩ |
| Диэлектрическая прочность | 600 В постоянного тока / 50 Гц / 60 с |
| Скорость вращения, макс. | 12 000 об/мин |
| Крутящий момент во время вращения, макс. | 0,01 Нм |
| Срок службы, мин. | 100 миллионов оборотов |
| Контактный материал | Золото-золото |
| Провода | Клемма |
| Материал корпуса | Нержавеющая сталь |
| Рабочая температура | -40℃ до +120℃ |
| Температура хранения | -45℃ до +85℃ |
| Удар | MIL-STD-810G |
| Уровень защиты | IP54 или IP65 |
Размеры PSR-T20H
Размеры PSR- HSA-10
Размеры PSR- HSA-12
Размеры PSR-HSB-10
