Εξατομικευμένοι Δακτύλιοι Ολίσθησης PCB Τύπου Pancake που Υποστηρίζουν Υβριδική Μετάδοση Πολλαπλών Καναλιών
Δακτύλιος Ολίσθησης PCB Τύπου Pancake
Οι δακτύλιοι ολίσθησης τύπου pancake κατασκευάζονται με δακτύλιο βασισμένο σε PCB και ένα αντίστοιχο μπλοκ βουρτσών. Χρησιμοποιούν το υπάρχον σύστημα ρουλεμάν για να επιτύχουν ελάχιστο ύψος εγκατάστασης και προσφέρουν σημαντικό πλεονέκτημα κόστους στη μαζική παραγωγή.
Αυτοί οι δακτύλιοι ολίσθησης είναι ιδανικοί για μετάδοση ισχύος και σήματος σε μηχανικά συστήματα με περιορισμένες απαιτήσεις πάχους, όπως περιστρεφόμενα τραπέζια και θέσεις καθισμάτων. Η Panlink προσφέρει δύο τυπικές σειρές μονάδων τύπου PCB:
• Δακτύλιοι Ολίσθησης PCB Τύπου Pancake για Μετάδοση Σήματος: Κάθε δακτύλιος έχει ονομαστική τιμή 2A max, σχεδιασμένος ειδικά για μεταφορά σήματος ή εφαρμογές χαμηλού ρεύματος. Αυτές οι μονάδες παρέχουν μικρότερη εξωτερική διάμετρο και ύψος εγκατάστασης.
• Δακτύλιοι Ολίσθησης PCB Τύπου Pancake για Μετάδοση Ισχύος: Κάθε δακτύλιος έχει ονομαστική τιμή 10A max και μπορεί να μεταφέρει τόσο ισχύ όσο και σήμα. Οι δακτύλιοι μπορούν να σχεδιαστούν είτε στη μονή είτε στην διπλή πλευρά του PCB για να επιτευχθεί ένα λεπτότερο προφίλ.
|

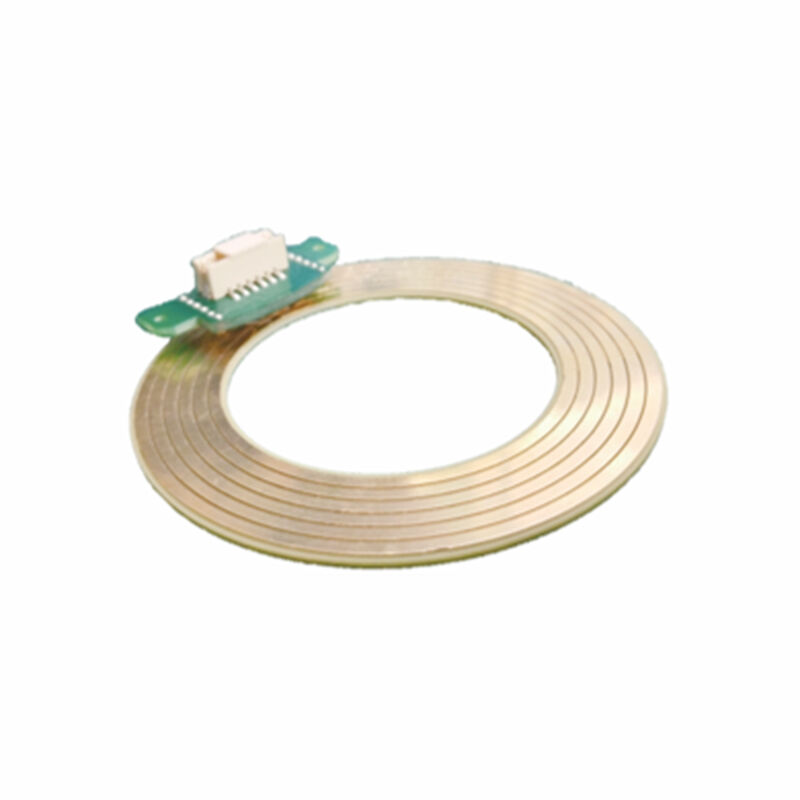

• Δακτύλιοι Ολίσθησης PCB Τύπου Pancake για Μετάδοση Σήματος
|
|
| • Επιχρυσωμένος δακτύλιος τύπου PCB | |
| • 0~48 δρόμοι | |
| • Μέγιστη ταχύτητα 300RPM | |
| • Μέγιστο 2A ανά δρόμο | |
| • Εσωτερική διάμετρος 0~250mm | |
| • Εξωτερική διάμετρος 20~300mm | |
| • Τάση 60VDC | |
| Μοντέλο | ID(mm) | OD(mm) | Ύψος(mm) | Δρόμοι |
| PSR-PP20-4 | 20 | 41 | 5.5 | 4 |
| PSR-PP30-4 | 30 | 51 | 5.5 | 4 |
| PSR-PP50-6 | 50 | 80 | 5.5 | 6 |
| PSR-PP70-12 | 70 | 127 | 5.5 | 12 |
| PSR-PP100-12 | 100 | 157 | 5.5 | 12 |
| PSR-PPAB-CD |
AB (προσαρμοσμένο) |
ID+3+way*4.5 | 5.5 |
CD (προσαρμοσμένο) |
| Προδιαγραφές | |
| Ονομαστική Τάση | 60VDC |
| Ονομαστικό Ρεύμα | 2A |
| Αντίσταση Μόνωσης | 20MΩ @ 500VDC |
| Ηλεκτρικός Θόρυβος | 20mΩ |
| Διηλεκτρική Αντοχή | 500VAC @ 50Hz |
| Υλικό Επαφής | Χρυσός-Χρυσός |
| Ταχύτητα Λειτουργίας | 200rpm |
| Θερμοκρασία Λειτουργίας | -30℃~+80℃ |
| Ροπή | ＜2 g.cm/ way |
| Σύνδεση Ρότορα/Στάτορα | Προσαρμοσμένο(αγωγοί ή σύνδεσμος) |
| Επίπεδο Προστασίας | IP00 |
Διαστάσεις
|

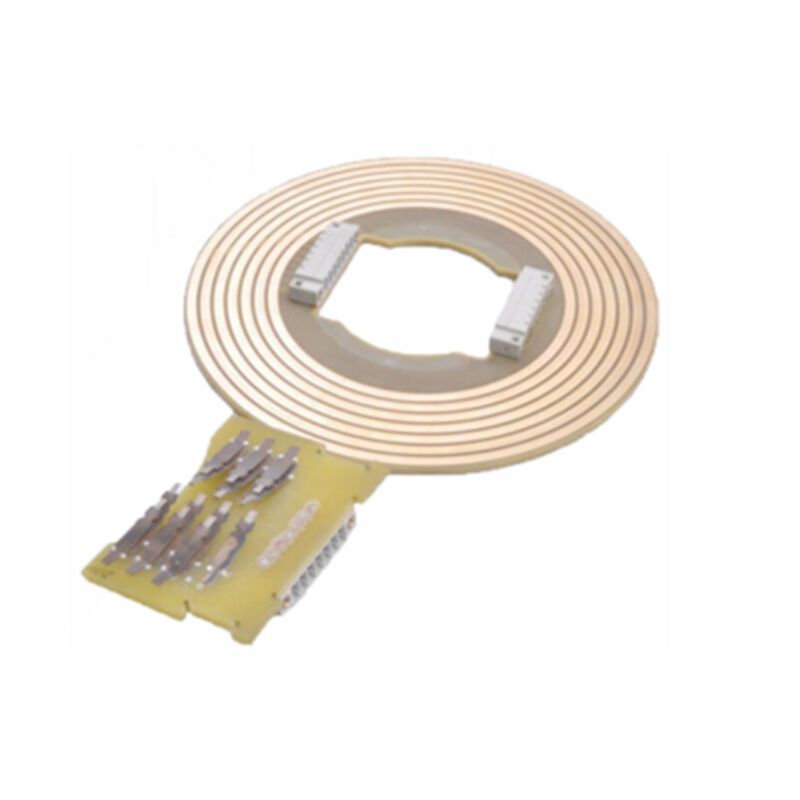

• Δακτύλιοι Ολίσθησης PCB Τύπου Pancake για Μετάδοση Ισχύος
|
|
| • 0~48 δρόμοι | |
| • Μέγιστη ταχύτητα 200RPM | |
| • Μέγιστο 10A ανά δρόμο | |
| • Εσωτερική διάμετρος 0~250mm | |
| • Εξωτερική διάμετρος 20~300mm | |
| • Τάση 240VAC | |
| • Μεταφορά σήματος και ισχύος | |
| • Διατίθεται σχεδιασμός διπλής όψης για λεπτότερο πάχος |
|
| Μοντέλο | ID(mm) | OD(mm) | Ύψος(mm) | Δρόμοι | Επιλογή |
| PSR-PP20-4-S | 20 | 82 | 9.2 | 4 | Μονή όψη |
| PSR-PP20-4-D | 66 | 15.2 | Διπλή όψη | ||
| PSR-PP30-4-S | 30 | 92 | 9.2 | 4 | Μονή όψη |
| PSR-PP30-4-D | 76 | 15.2 | Διπλή όψη | ||
| PSR-PP50-6-S | 50 | 128 | 9.2 | 6 | Μονή όψη |
| PSR-PP50-6-D | 104 | 15.2 | Διπλή όψη | ||
| PSR-PP70-12-S | 70 | 196 | 9.2 | 12 | Μονή όψη |
| PSR-PP70-12-D | 148 | 15.2 | Διπλή όψη | ||
| PSR-PP100-12-S | 100 | 226 | 9.2 | 12 | Μονή όψη |
| PSR-PP100-12-D | 178 | 15.2 | Διπλή όψη | ||
| PSR-PPAB-CD-S | προσαρμοσμένο | ID+30+ways*8 | 9.2 | προσαρμοσμένο | Μονή όψη |
| PSR-PPAB-CD-D | ID+30+ways*4 | 15.2 | Διπλή όψη |
| Προδιαγραφές | |
| Ονομαστική Τάση | 240VDC |
| Ονομαστικό Ρεύμα | 10A |
| Αντίσταση Μόνωσης | 1000MΩ @ 500VDC |
| Ηλεκτρικός Θόρυβος | 20mΩ |
| Διηλεκτρική Αντοχή | 500VAC @ 50Hz |
| Υλικό Επαφής | Χρυσός-Χρυσός |
| Ταχύτητα Λειτουργίας | 200rpm |
| Θερμοκρασία Λειτουργίας | -30℃~+80℃ |
| Ροπή | ＜2 g.cm/ way |
| Σύνδεση Ρότορα/Στάτορα | Προσαρμοσμένο(αγωγοί ή σύνδεσμος) |
| Επίπεδο Προστασίας | IP00 |
Επαφή Μονής Όψης
Επαφή Διπλής Όψης
