Lieu d'origine:
Chine
Nom de marque:
Panlink
Certification:
ISO 9001: 2015, CE

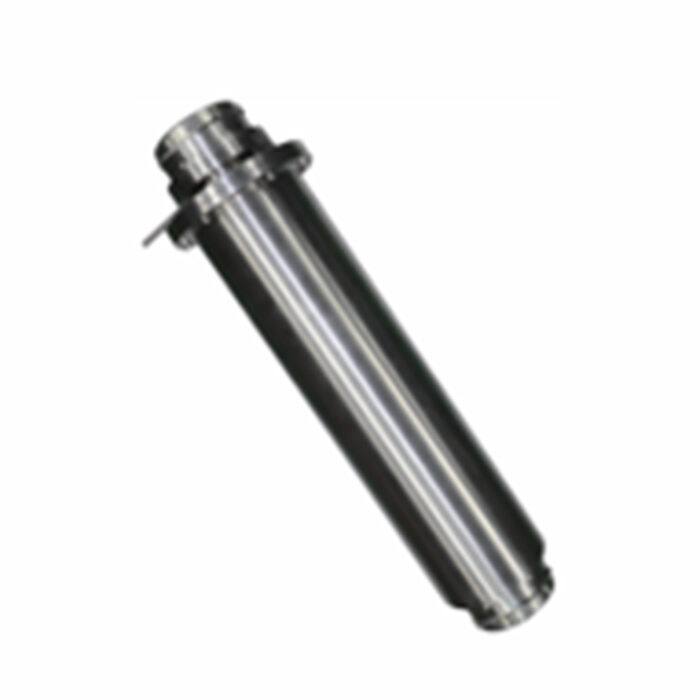

Bague collectrice marine
Les bagues collectrices sont essentielles dans l'industrie maritime mondiale, fournissant des connexions d'alimentation et de signal non restreintes entre les appareils fixes et rotatifs pour diverses applications marines, telles que les ROV, les grues, les treuils, les câbles/diagraphies et les colonnes pivotantes FPSO. Avec les bagues collectrices, les systèmes peuvent tourner librement dans les deux sens sans endommager les câbles.
Alors que la technologie progresse rapidement dans le monde entier, les bagues collectrices utilisées dans les applications marines doivent offrir des performances plus avancées, des configurations robustes et des combinaisons de solutions complexes. Panlink conçoit et fabrique des ensembles de bagues collectrices électriques haute performance depuis des décennies dans l'industrie marine. Ces bagues collectrices marines sont conçues pour fonctionner de manière fiable dans des environnements marins extrêmes.
Les bagues collectrices marines sont conçues pour s'adapter à une large gamme de tailles, de puissances et de canaux, offrant une alimentation électrique ininterrompue, des niveaux de signal à 10 000 V et des intensités nominales allant jusqu'à 500 A. Des balais en fibre plaqués or sont utilisés pour les circuits de signal, tandis que des balais en graphite argenté sur des bagues plaquées en métaux précieux servent les circuits à courant élevé. Ces bagues collectrices électriques peuvent être intégrées à des joints rotatifs à fibre optique et à des joints rotatifs de fluide pour fournir une solution d'interface rotative complète pour les applications de surface et sous-marines.
Modèle 180
 |
• 1000VAC maximum |
| • 10A maximum par bague, jusqu'à 100A de courant total | |
| • Diamètre 72,4 mm | |
| • Boîtier en acier inoxydable étanche IP67 | |
| • Prend en charge diverses combinaisons d'alimentation et de signaux | |
| • Parfait pour les petits systèmes de treuils | |
| • Conception compacte et robuste pour les environnements difficiles | |
| • Performances stables en cas de chocs et de vibrations |
| Spécification | |
| Tension nominale | 100VAC |
| Intensité nominale | Max 10A par bague Max 100A de courant total |
| Résistance d'isolement | 500MΩ @ 1000VDC |
| Bruit électrique | 20mΩ max |
| Tension de claquage diélectrique | Typique 2x tension @ 50Hz |
| Types de signaux |
Vidéo analogique, Canbus, Profibus, Device Net, Ethernet, SHDSL, RS485 |
| Vitesse de rotation, Max | 100 tr/min |
| Couple pendant la rotation, Max | 2,5 N.m |
| Durée de vie | 50 millions de révolutions |
| Température de fonctionnement | -40℃ à +70℃ (-40℉ à +158℉) |
| Température de stockage | -45℃ à +80℃ (-49℉ à +176℉) |
| Matériau de contact | Métal précieux |
| Matériau du boîtier | Acier inoxydable 304 (316 en option) |
| Câbles |
Câbles volants standard de 3 m, cuivre étamé tresse et gaine thermorétractable installées sur les fils volants câbles volants |
| Humidité relative | 95% |
| Vibration |
Fréquence de 10~30 Hz, double amplitude 0,8 mm ; fréquence de 30~200 Hz, accélération 2 g ; deux circulations durent 30 minutes |
| Choc |
40g, 11ms, onde sinusoïdale en demi-onde, direction verticale 3 fois, niveau 3 fois |
| Niveau de protection | IP67 (IP68 en option) |
La dimension L est déterminée par le nombre de bagues et est détaillée sur notre devis.
Modèle 176
|
• 7200VAC maximum |
| • 20A maximum par bague, jusqu'à 720A de courant total | |
| • Diamètre 140 mm | |
| • Boîtier en acier inoxydable étanche IP67 | |
| • Prend en charge diverses combinaisons d'alimentation et de signaux | |
| • Répond aux normes les plus élevées en matière de conception, de fabrication et d'essais | |
| • Fonctionnement fiable en cas de chocs, de vibrations et dans des environnements difficiles | |
| • Couramment utilisé dans les ROV, les treuils de surface/sous-marins et les grues |
| Spécification | |
| Tension nominale | 7200VAC |
| Intensité nominale | Max 720A par bague Max 100A de courant total |
| Résistance d'isolement | 500MΩ @ 1000VDC |
| Bruit électrique | 20mΩ max |
| Tension de claquage diélectrique | Typique 2x tension @ 50Hz |
| Types de signaux |
Vidéo analogique, Canbus, Profibus, Device Net, Ethernet, SHDSL, RS485 |
| Vitesse de rotation, Max | 50 tr/min |
| Couple pendant la rotation, Max | 2,5 N.m |
| Durée de vie | 50 millions de révolutions |
| Température de fonctionnement | -40℃ à +70℃ (-40℉ à +158℉) |
| Température de stockage | -45℃ à +80℃ (-49℉ à +176℉) |
| Matériau de contact | Métal précieux |
| Matériau du boîtier | Acier inoxydable 304 (316 en option) |
| Câbles |
Câbles volants standard de 3 m, cuivre étamé tresse et gaine thermorétractable installées sur les fils volants câbles volants |
| Humidité relative | 95% |
| Vibration |
Fréquence de 10~30 Hz, double amplitude 0,8 mm ; fréquence de 30~200 Hz, accélération 2 g ; deux circulations durent 30 minutes |
| Choc |
40g, 11ms, onde sinusoïdale en demi-onde, direction verticale 3 fois, niveau 3 fois |
| Niveau de protection | IP67 (IP68 en option) |
La dimension L est déterminée par le nombre de bagues et est détaillée sur notre devis.
Bagues collectrices marines personnalisées pour option de surface
|
SLIP RING-PSR-12J Jusqu'à 12 bagues de 2A 100 mm OD x 225,7 mm L Boîtier en acier inoxydable 304 |
Tension de 1000VAC Scellé à IP65 |
|
|
SLIP RING-PSR-S176B-17P Jusqu'à 15 bagues de 100A + 2 bagues de 10A 100 mm OD x 225,7 mm L Boîtier en acier inoxydable 304 |
Tension de 3000VAC Scellé à IP65 |
|
|
SLIP RING-PSR-180-5S Jusqu'à 55 bagues de 2A 72 mm OD x 420 mm L Boîtier en acier inoxydable 304 |
Tension de 1000VAC Scellé à IP65 |
|
|
SLIP RING-PSR-12J Jusqu'à 12 bagues de 2A 190 mm ID x 538 mm OD x 1159 mm L Boîtier en acier inoxydable 304 |
Tension de 1000VAC Scellé à IP65 |
|
Bagues collectrices de protection IP68 pour option sous-marine
|
SLIP RING-PSR-12J 7 bagues de 5A 65 mm OD x 78 mm L Scellé à IP68 @ sous l'eau 60 m |
Tension de 220VAC Connecteur étanche PG7 |
|
|
SLIP RING-PSR-T25-6P13S 6 bagues de 5A + 10 bagues de 2A + 1 coaxial 89 mm OD x 187,2 mm L Scellé à IP68 @ sous l'eau 400 m |
Tension de 1000VAC Boîtier en acier inoxydable 316L |
|
|
SLIP RING-PSR-T38S-18-FORJ 13 bagues de 10A + 5 bagues de 5A + 1 FORJ intégré Tension de 380VAC Scellé à IP68 @ 0,3 Mpa |
110 mm OD x 243 mm L |
|
|
SLIP RING-PSR-T38S-18-FORJ 10 bagues de 20A + 3 bagues de 5A + 3 FORJ intégrés Tension de 5000VAC Scellé à IP68 @ sous l'eau 4000 m |
140 mm OD x 921 mm L |
|
