Lugar de origen:
Porcelana
Nombre de la marca:
Panlink
Certificación:
ISO 9001: 2015, CE
Número de modelo:
PSR-F9-6

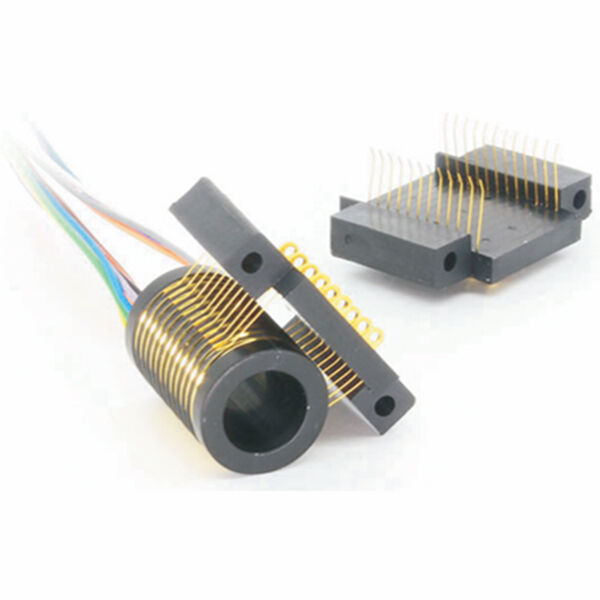

Anillo Colector Separado
Panlink ofrece diseños de anillos colectores estándar y personalizados para operar en entornos de alta temperatura. Estos diseños están disponibles en cápsulas compactas, orificios pasantes en miniatura, orificios grandes o formas cilíndricas para satisfacer las necesidades técnicas y de montaje de diversas aplicaciones. Es posible una tensión, velocidad o presión más altas. El diseño único, la selección de materiales críticos y las pruebas de alto estándar garantizan la alta calidad y confiabilidad de estas unidades de anillos colectores de alta temperatura.
|
Aplicación Principal |
Característica |
| • Instrumentación | • Rotor separado (anillo de cobre) y estator (bloque de escobillas) |
| • Equipos de prueba y medición | • Soporte de transferencia de energía y señal / datos |
| • Aviónica | • Fácil de montar |
| • Equipos médicos | • Bajo desgaste y bajo ruido eléctrico |
| • Maquinaria personalizada | • Sin mantenimiento y larga vida útil |
| Modelo | Anillos |
Clasificación de corriente (amperios) |
Clasificación de voltaje (VAC) |
Tamaño (mm) |
Diámetro interior (mm) |
Velocidad (rpm) |
|
| DE | L | ||||||
| PSR-F9-6 | 6 | 2 | 380 | 14.73 | 13.2 | 9.55 | 100 |
| Observación: La personalización está disponible para combinaciones de corriente, voltaje, velocidad, potencia y datos. | |||||||
| Modelo | PSR-F9-6 |
| Clasificación de voltaje | 380VAC |
| Clasificación de corriente |
Módulo de alimentación: 4 anillos 2A Módulo USB: 2 anillos 2A |
| Resistencia de aislamiento | 200MΩ @ 500VDC |
| Ruido eléctrico | 20mΩ máx. |
| Resistencia dieléctrica | 1000VAC/ 50Hz/ 60s |
| Velocidad de rotación, Máx. | 100rpm |
| Par durante la rotación, Máx. | 0.01N*M @ temperatura ambiente |
| Vida útil, Mín. | 10 millones de revoluciones |
| Material de contacto | Metal precioso |
| Cables conductores | Cables de teflón AWG#28 de 300 mm |
| Temperatura de trabajo | -20℃ a +60℃ |
| Temperatura de almacenamiento | -25℃ a +65℃ |
| Humedad relativa | 60% |
Dimensiones PSR- F9-6
