Lieu d'origine:
Chine
Nom de marque:
Panlink
Certification:
ISO 9001: 2015, CE
Numéro de modèle:
PSR-TC12S

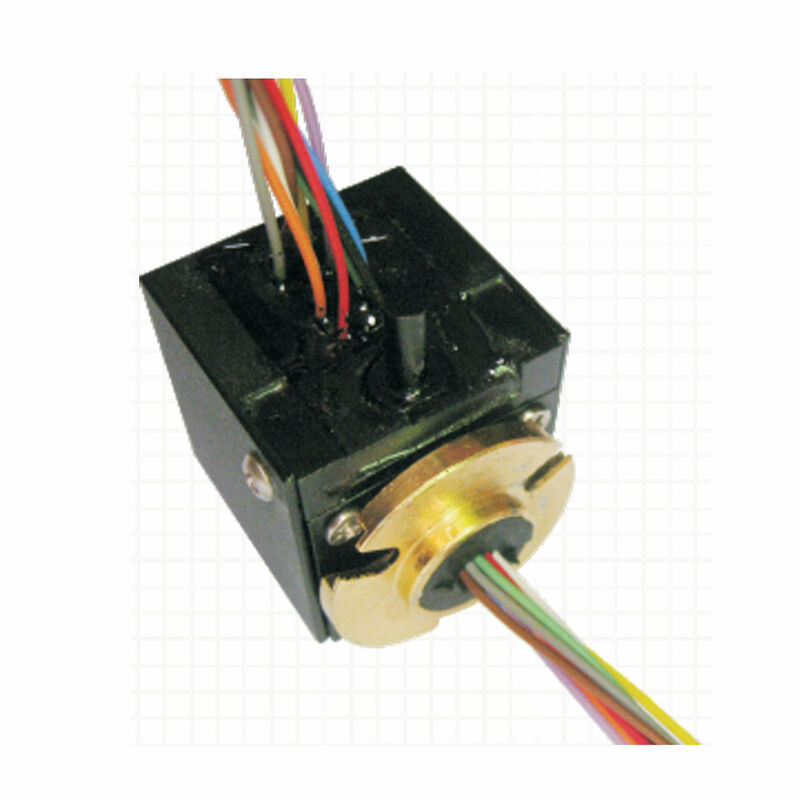

Bague collectrice super miniature à haute vitesse
Une bague collectrice permet la transmission infinie de puissance et de signaux d'une plateforme statique à une plateforme rotative. Elle est également appelée interface électrique rotative, commutateur, collecteur, émerillon ou joint rotatif électrique.
Cette bague collectrice super miniature à haute vitesse PSR-TC12S est spécialement conçue pour les systèmes d'essai aérospatiaux et de défense. Elle permet 12 circuits de 1 ampère et une vitesse de fonctionnement allant jusqu'à 3000 tr/min. Une fabrication extrêmement précise et une concentricité supérieure lui permettent de maintenir une capacité de transmission de puissance et de signaux fiable dans des conditions de fonctionnement à grande vitesse. Conçue et fabriquée selon les normes militaires, elle est logée dans un boîtier en acier inoxydable pour un fonctionnement en environnement difficile. L'arbre en acier inoxydable autonome facilite le montage et permet de gagner de la place.
| Principales applications | Avantages |
| • Essais à grande vitesse | • Faible couple d'entraînement et faible bruit électrique |
| • Essais aérospatiaux et de navigation | • Bloc de balais facile à remplacer pour une durée de vie prolongée |
| • Essais de pneus | • Fonctionnement sans entretien (pas de lubrification requise) |
| • Centrifugeuses | • Haute qualité et fiabilité |
| • Instruments à thermocouple et à jauges de contrainte | |
| • Robotique |
| Caractéristiques |
| • Vitesses jusqu'à 20 000 tr/min |
| • Vitesses jusqu'à 120 000 tr/min sans besoin de refroidissement |
| • Compatible avec divers signaux et protocoles de communication |
| • Hautes performances dans des conditions de fonctionnement défavorables |
| • Une variété de configurations et d'options de montage |
| • Boîtier en acier inoxydable et protection supérieure en option |
| Modèle | Anneaux |
Intensité nominale (ampères) |
Tension nominale (VAC) |
Taille (mm) |
Vitesse (tr/min) |
|
| OD | L | |||||
| PSR-TC12S | 12 | 1 | 240 | 10.8 | 23.8 | 1~3 000 |
| Remarque : La durée de vie peut être prolongée en remplaçant les blocs de balais. | ||||||
| Modèle | PSR-TC12S |
| Tension nominale | 240VAC |
| Intensité nominale | 1A par circuit |
| Résistance d'isolement | 200MΩ @ 500VDC |
| Bruit électrique | 10mΩ @ 6VDC, 50mA, 5tr/min |
| Tenue diélectrique | 500VAC/ 50Hz/ 60s |
| Vitesse de rotation, Max | 300tr/min |
| Couple pendant la rotation, Max | 0.01N.m |
| Durée de vie, Min | 30 millions de révolutions |
| Matériau de contact | Or-Or |
| Fils de connexion | Fils de température AWG#32 |
| Matériau du boîtier | Acier inoxydable |
| Température de fonctionnement | -40℃ à +80℃ (-40℉ à +176℉) |
| Température de stockage | -45℃ à +85℃ (-49℉ à +185℉) |
| Choc | MIL-STD-810G |
| Niveau de protection | IP54 |
PSR-TC12S
