Lieu d'origine:
Chine
Nom de marque:
Panlink
Certification:
ISO 9001: 2015, CE
Bague collectrice radar
Les systèmes radar modernes sont largement nécessaires dans les domaines civil, militaire et de la défense. Un joint rotatif/bague collectrice haute performance est essentiel pour la transmission de signaux RF, de puissance, de données et de signaux électriques du système. En tant que fournisseur créatif et innovant de solutions de transmission rotative à 360°, Panlink propose une variété de solutions intégrées de bagues collectrices électriques et de joints rotatifs coaxiaux/guides d'ondes pour les clients civils et militaires des radars.
Les bagues collectrices radar à usage civil ne nécessitent généralement que 3 à 6 circuits pour fournir l'alimentation et les signaux et doivent être rentables. Mais les bagues collectrices radar à usage militaire ont des exigences plus complexes. Elles peuvent avoir besoin de plus de 200 circuits pour l'alimentation et la transmission de divers signaux dans un espace limité, et surtout, elles doivent répondre à certaines exigences environnementales militaires : température, humidité, chocs et vibrations, choc thermique, altitude, poussière/sable, brouillard salin et pulvérisation, etc.
Les bagues collectrices électriques radar à usage civil et militaire peuvent être combinées avec des joints rotatifs coaxiaux ou guides d'ondes à un ou deux canaux ou une combinaison de ces deux types. Forme cylindrique et forme de plateau avec un arbre creux pour s'adapter au système radar monté sur véhicule ou au piédestal radar disponible.
| Principales applications | |
| • Radar météorologique et radar de contrôle du trafic aérien | |
| • Systèmes radar militaires montés sur véhicules | |
| • Systèmes radar maritimes | |
| • Systèmes de diffusion télévisuelle | |
| • Systèmes radar militaires fixes ou mobiles |
| Fonctionnalités |
| • Peut être intégré avec 1 ou 2 canaux de joint rotatif coaxial/guide d'ondes |
| • Transférer l'alimentation, les données, les signaux et les signaux RF via un ensemble intégré |
| • Une variété de solutions existantes |
| • Forme cylindrique et de plateau en option |
| • Solutions militaires de pointe personnalisées disponibles |
| Modèle | Canaux | Courant (ampères) | Tension (VAC) | Alésage (mm) | Taille (mm) | Tr/min | ||||
| Électrique | RF | 2 | 10 | 15 | OD | L | ||||
| PSR-T38-6FIN | 6 | 2 | 6 | 380 | 35.5 | 99 | 47.8 | 300 | ||
| PSR-LT13-6 | 6 | 1 | 6 | 220 | 13.5 | 34.8 | 26.8 | 100 | ||
| PSR-LT70-6 | 6 | 1 RF + 1 Guide d'ondes | 4 | 2 | 380 | 70 | 119 | 37 | 100 | |

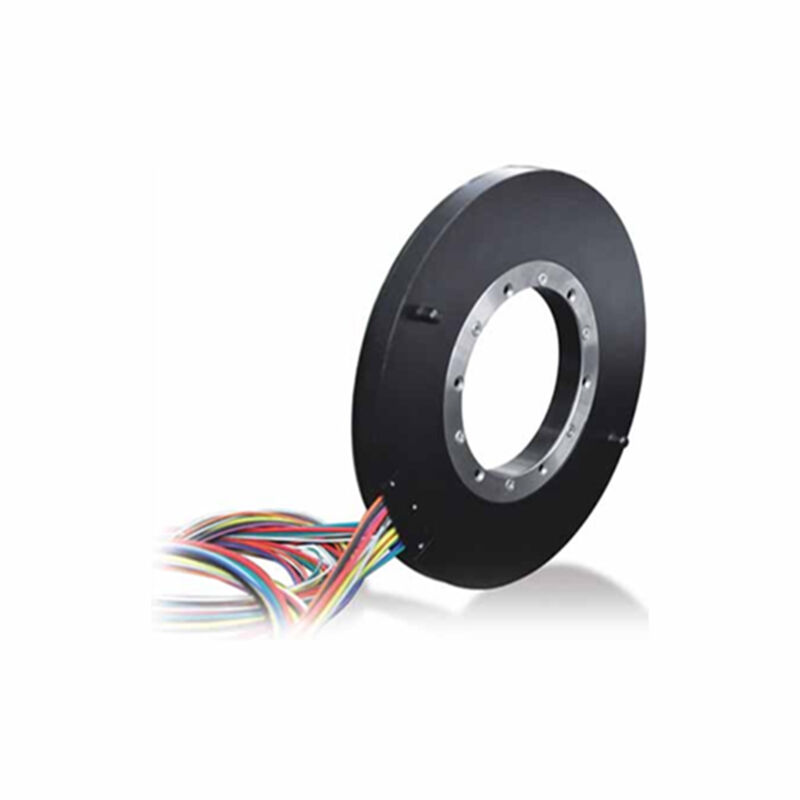

| PSR-P82-14 | 14 | 14 | 12 | 2 | 220 | 82 | 180 | 13 | 50 | |
| Remarque : les canaux RF sont optionnels, joint rotatif RF à 1 canal jusqu'à 18 GHz. Solutions personnalisées disponibles. | ||||||||||
| Spécifications | |
| Tension nominale | 120VAC/ 240VAC/ 380VAC |
| Intensité nominale | 2A/ 10A/ 15A |
| Résistance d'isolement | 500MΩ @ 500VDC |
| Bruit électrique | 20mΩ max |
| Tenue diélectrique | 500VAC/ 50Hz/ 60s |
| Vitesse de rotation, Max | 100 tr/min/ 250 tr/min/ 300 tr/min |
| Couple pendant la rotation, Max | 0.01N.m |
| Température de fonctionnement | -40℃ à +80℃ (-40℉ à +176℉) |
| Température de stockage | -45℃ à +85℃ (-49℉ à +185℉) |
| Choc | MIL-STD-810G |
| Vibration | MIL-STD-810G |
| Humidité relative | 95% |
Dimensions PSR-T38-6FIN
Dimensions PSR-LT13-6
Dimensions PSR-LT70-6
Dimensions PSR-P82-14
